限高架大體分兩種[1] ：固定限高架和可調節高度限高架；

固定限高架又分為固定一體限高架和固定撞不壞限高架[2] 。

固定一體限高架為一次性不可調節高度限高架，靠架子本身攔截車輛，固定式撞不壞限高架在緊急情況下要達到車輛通行必須依靠外力抬起，比如吊車等；

固定一體限高架主要用于橋梁、涵洞、隧道入口處的門型構架，一般為鋼結構焊接而成，起防護橋梁、涵洞、隧道的作用；上有標志牌，標有限高米數，用于提示車輛。

可調節高度限高架分為手動限高架、電動限高架兩種；手動限高架通過手動裝置在需要時可手動抬起限高桿；電動限高架又分為電動限高架、電動液壓限高架、氣動限高架等。

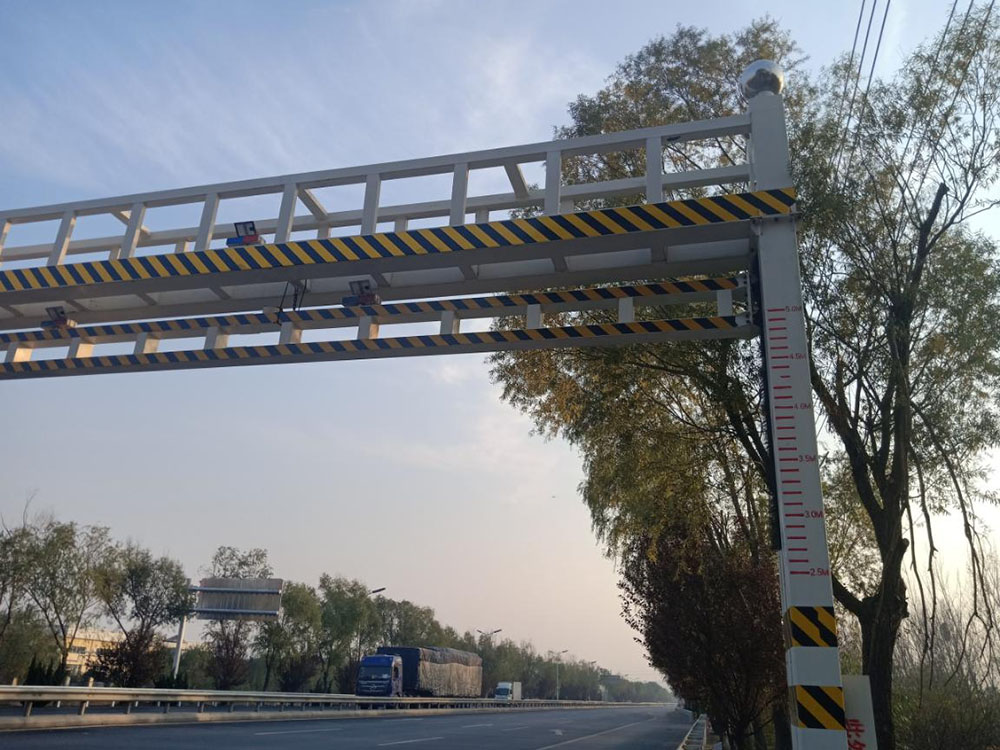

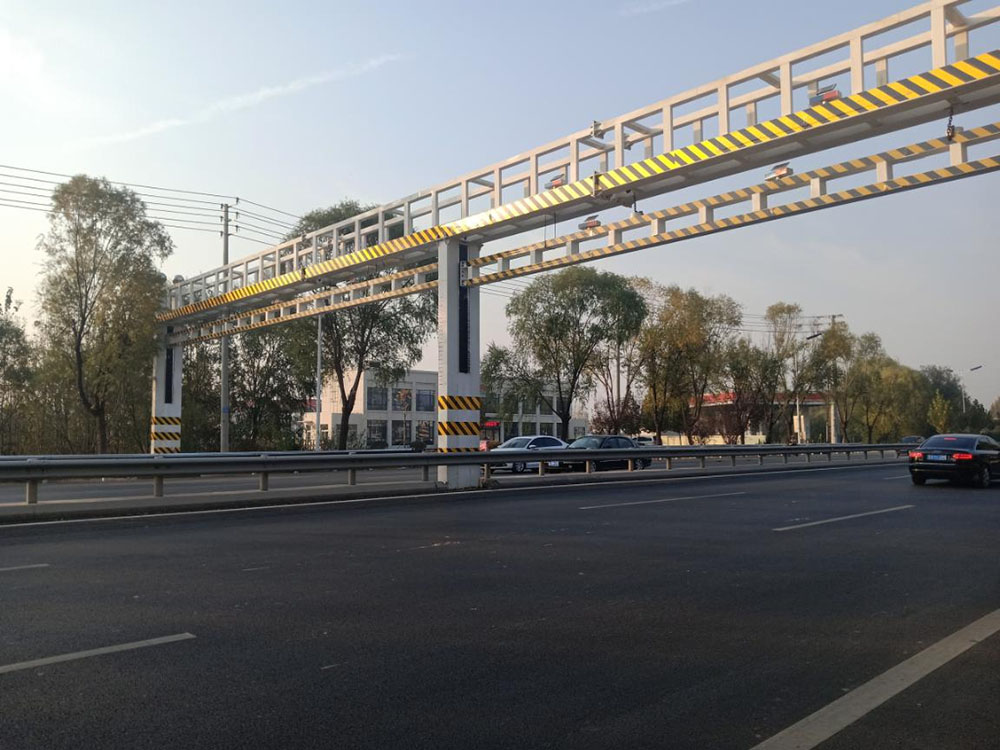

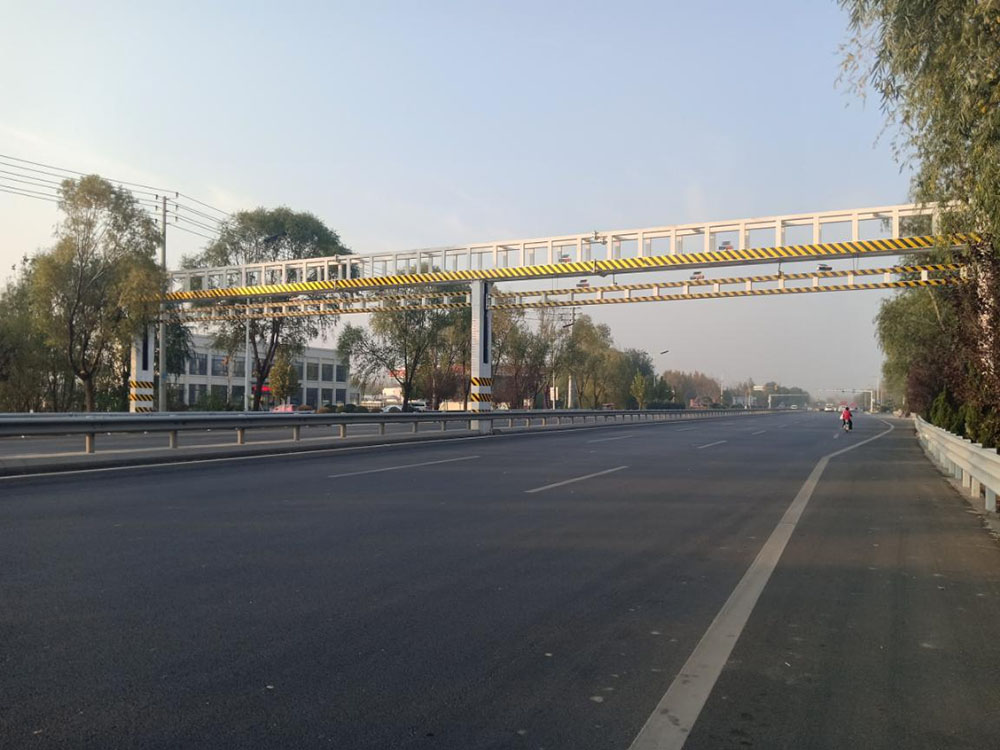

高度可調限高桿（雙向六車道）：

限高架安裝：

1．施工方法：

限高架安裝，首先復核混凝土基礎的軸線及基礎頂面標高，采用分件吊裝的方法，先吊裝所有鋼柱，待校正固定后，依次吊裝框架鋼梁，隨吊隨調整，然后進行安裝加固。

2.安裝前準備工作

①．柱腳螺栓的施工：復核土建基礎施工的柱腳定位軸線，埋設地腳螺栓。為保證地腳螺栓的定位準確，將地腳螺栓用鋼模板孔套進行定位固定，并進行反復校核無誤后方能進行混凝土的澆注施工。地腳螺栓露出地面的部分用塑料布進行包裹保護。

②．編制安裝計劃和構件供應計劃，組織好施工。

③．檢查鋼構件：鋼構件出廠時應具有出廠合格證，安裝前按圖紙查點復核構件，將構件依照安裝順序運到安裝范圍內，在不影響安裝的條件下，盡量把構件放在安裝位置下邊，以保證安裝的便利。

④．標準節的安裝流程

⑤．安裝質量標準

項 目 名 稱 允許偏差

垂直度 單節柱建筑物總體H/100且≤10mm

標 高 梁面L/1000且≤10mm

柱頂≤5mm

建筑物高度±n（△n+△n+△w）

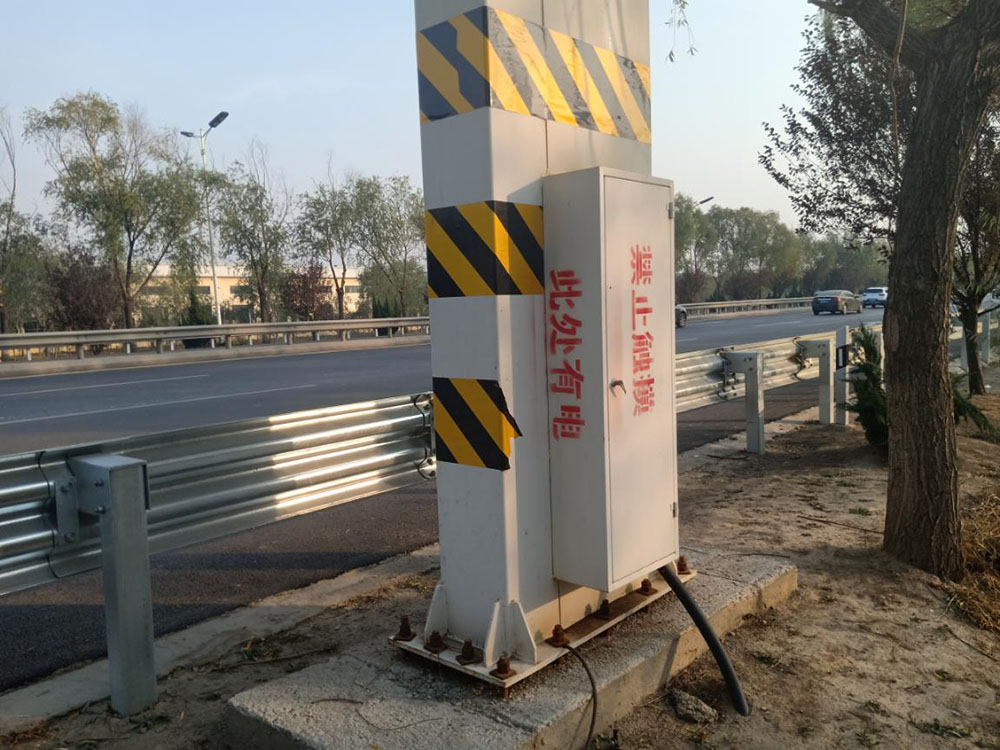

電動液壓調整限高高度

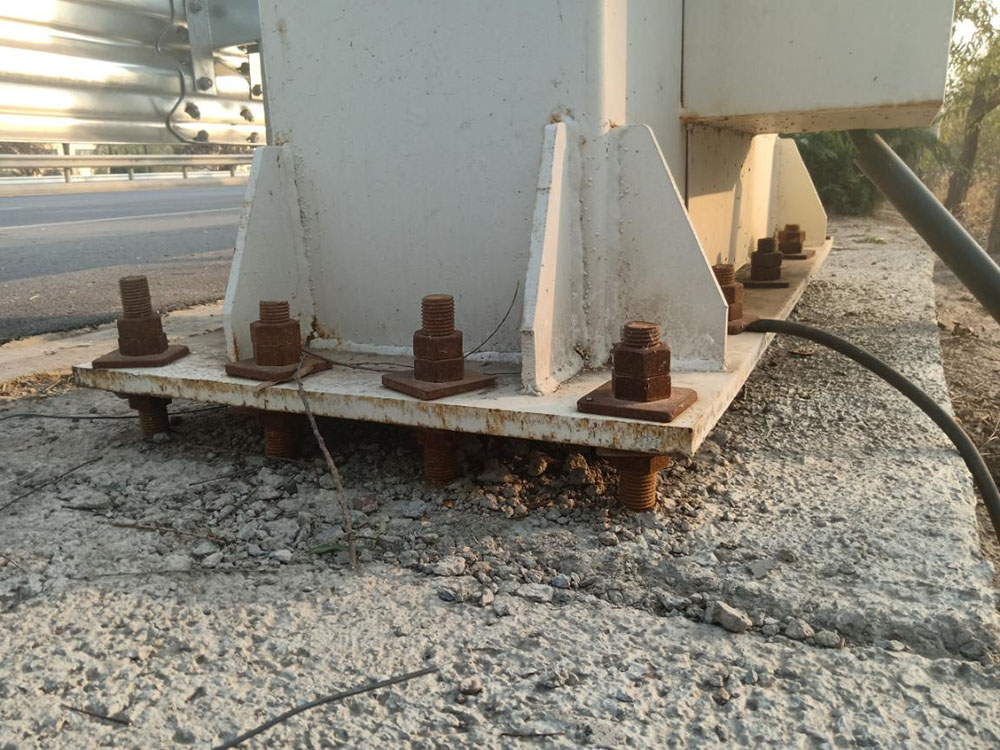

地腳螺絲調整限高桿水平:

清晰可見的高度刻度：
